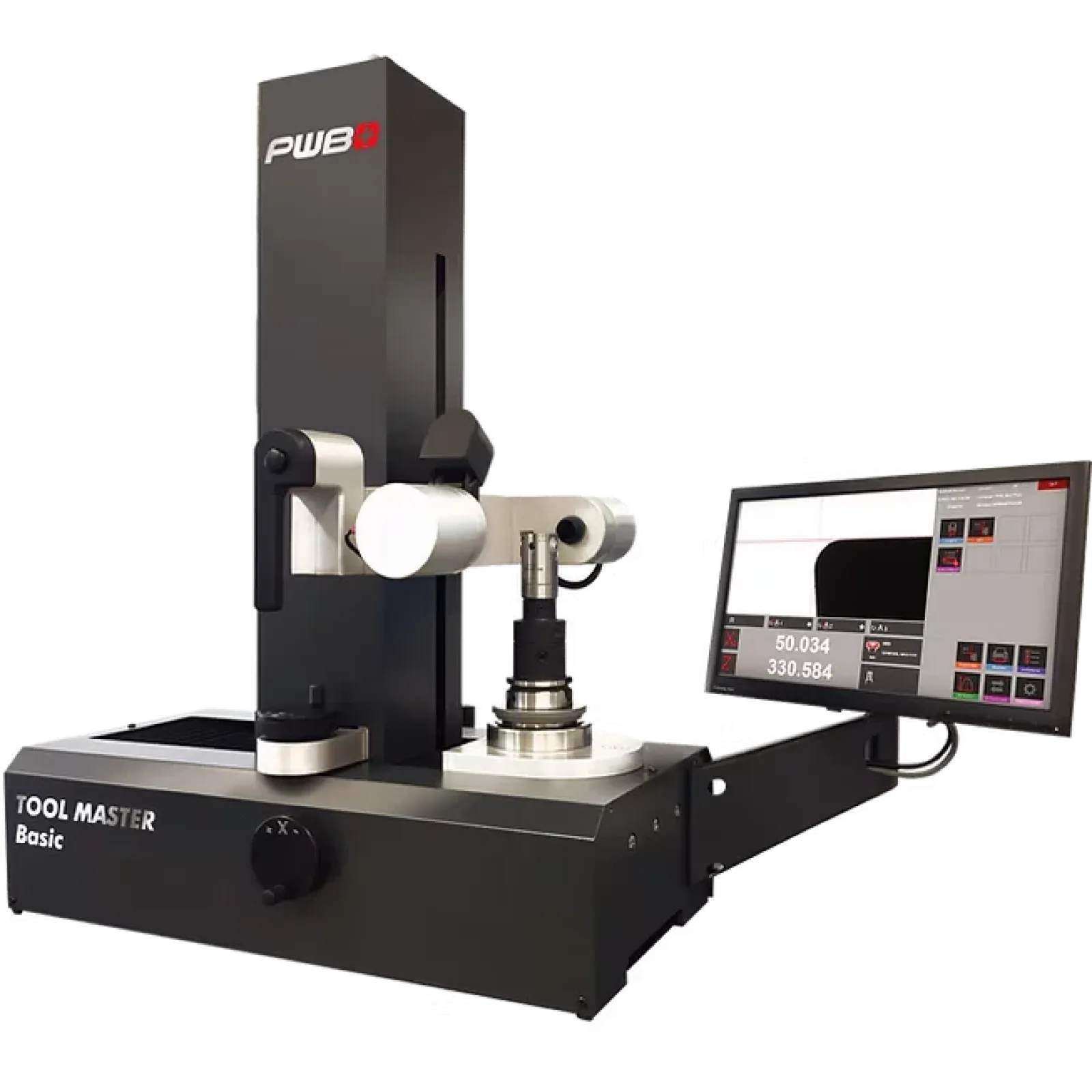

TOOL MASTER BASIC TRIMOS PWB
| Výrobce | Trimos SA |
|---|---|
| Kód | 2 |
| Záruka | 2 roky |
| Dostupnost | měsíc |
| Kategorie | Nastavovací přístroje › |
|
Parametr |
Specifikace |
|
Měřicí rozsah |
X = 400 mm / Z = 400 mm a X = 400 mm / Z = 600 mm |
|
Fixace os |
Pneumatická |
|
Jemné nastavení |
Ručním kolečkem pro každou osu |
|
Upnutí nástroje |
Jehlová ložiska nebo vřeteno KV s aretací otáčení a vakuovým upínáním |
|
Způsob měření |
Obrazové zpracování pomocí EyeRay® Basic |
TOOL MASTER BASIC je ideální základní řešení pro přednastavení nástrojů a jejich přesné měření.
Zvyšte výkon svých obráběcích strojů s profesionálním modulárním systémem Trimos PWB TOOL MASTER BASIC pro nastavování a měření CNC nástrojů.
Systém Plug & Play je navržen s důrazem na přesnost a rychlost. Pomáhá optimalizovat obráběcí procesy, snižovat prostoje strojů a zajistit maximální kvalitu. Díky digitální kameře CMOS a softwaru EyeRay® Basic získáte spolehlivé a opakovatelné měření všech typů nástrojů. TOOL MASTER BASIC zvyšuje produktivitu, bezpečnost a efektivitu průmyslové výroby.
- Řešení Plug & Play
- Manuální ovládání v osách X | Z | C
- Obrazové zpracování pomocí EyeRay® Basic
- Digitální kamera CMOS s telecentrickým objektivem
- Počítač s 20" monitorem
- Integrované upínání nástrojů ISO50 nebo ISO40
- Pneumatické upínání v osách X a Z
- Plynulé manuální jemné nastavení
- Rychlé zaostření na řeznou hranu nástroje
- Kontrola nástroje
- Rozhraní EyeRay®
- Rozhraní pro online podporu
- Vícejazyčný měřicí software EyeRay®
- Vysoká soustřednost a vysoká opakovatelnost měření díky vysoce přesnému vřetenu Trimos PWB
- Vysoká přesnost axiálního a radiálního házení < 2 μm
- Vřeteno KV s vakuovým upínáním: < 2 μm
- Operační systém Windows 11 Pro
- Napájecí napětí 230 V
